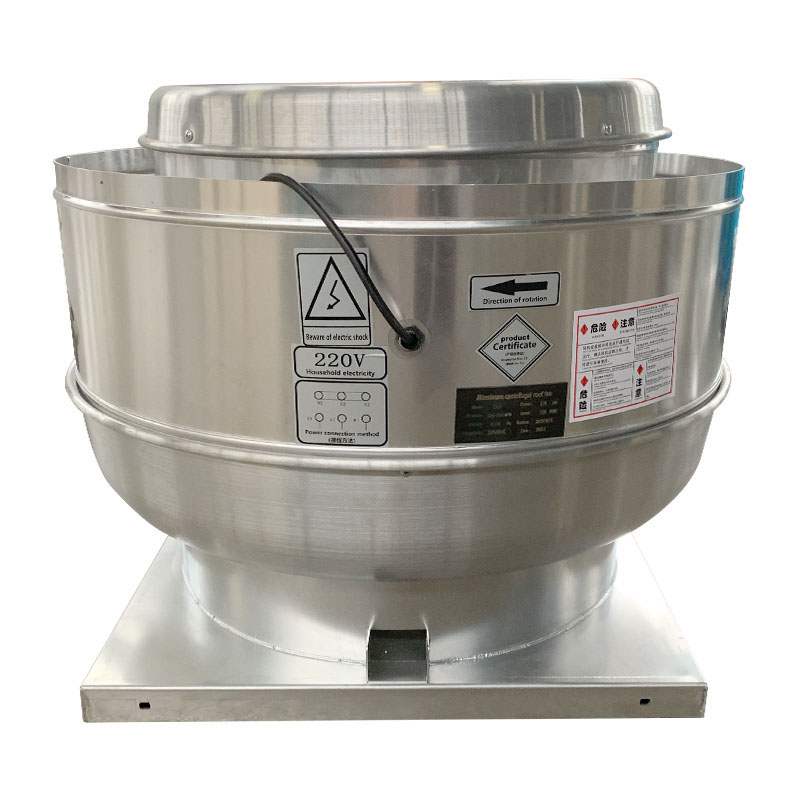

RTC系列離心風機是引進歐美技術聯合科研院校共同研發的一種節能、環保全呂質離心式屋則風機,該產品外形沒計旅暢美觀,工藝精湛,符合建筑對于外露設備質感的要求。電機與排放氣流隔離,更適合排除帶有煙塵、油霧、潮濕等污染空氣,延長電機及傳動部件的使用壽命。采用鋁質后向板形離心式葉輪,平衡等級高,氣流組織順暢,運行平衡具有重量輕、壓力高、風量適中、噪聲低、耗電省、外形美觀牢固等優點,廣泛用于機械、化工、橡膠、制藥、輕紡等行業的車間高大廠房及民用建筑的屋頂排風換氣。
JRTC（RTC）系列風機根據不同的使用環境和輸送介質,制成常規型、防腐型、防海型、防腐防爆型?？筛鶕?jù)使用要求制成全鋁質消防高溫排煙屋頂風機,并配設入口排煙防火閥。

送配附件:按需要可配設重力式止回閥、防鳥（蟲）網、檢修開關、集中控制箱等附件。

二、RTC系列鋁制離心屋頂風機型號說明

三、RTC系列鋁制離心屋頂風機性能參數表

機號	轉速 r/min	風量m³/h	靜壓pa	功率	噪音 dB（A）	機號	轉速 r/min	風量m³/h	靜壓pa	功率	噪音 dB（A）
300	1700	3200	30	0.37	70	500	1200	10200	55	1.5	78
		3000	120					9300	200
		2600	235					8500	310
	1450	2700	20	0.25	68		1080	9300	50	1.1	75
		2500	90					8400	160
		2100	185					7400	260
	1250	2300	20	0.18	63		960	8200	45	0.75	71
		2100	85					7300	100
		1800	150					6500	220
	960	2300	20	0.18	57		850	7000	45	0.55	68
		2100	85					6600	95
		1800	150					6000	145
	720	1700	30	0.18	55		720	5800	40	0.37	64
		1600	50					5100	120
		1400	80					4500	130

機號	轉速 r/min	風量m³/h	靜壓pa	功率	噪音 dB（A）	機號	轉速 r/min	風量m³/h	靜壓pa	功率	噪音 dB（A）
425	1450	7500	80	1.1	76	575	1050	13000	60	1.5	78
		6700	280					12200	200
		6000	365					11000	280
	1250	6500	30	0.75	72		960	11900	50	1.1	75
		6000	140					10800	190
		5200	250					9600	240
	1100	5900	25	0.55	70		850	11000	45	1.1	72
		5500	115					9600	160
		4700	210					8500	220
	960	5000	25	0.35	67		720	9200	40	0.75	70
		4500	110					8000	135
		4000	150					7000	180
	720	3700	20	0.18	59		650	8200	40	0.55	66
		3300	70					7500	95
		2800	100					6500	135
675	960	19500	100	3	79	900	720	35500	100	5.5	78
		17200	250					32000	280
		15300	360					28500	400
	880	17500	80	2.2	77		650	31000	90	4	74
		16000	200					27000	250
		14000	300					24000	330
	780	16300	65	1.5	75		600	28000	85	3	70
		14500	185					25500	180
		13000	265					22500	260
	720	15000	45	1.5	74		560	26500	80	2.2	69
		13500	155					24100	155
		12000	230					20700	220
	650	13200	40	1.1	72		500	24600	50	2.2	68
		12100	115					22300	125
		10500	175					19500	190
	600	12000	35	0.75	68		450	22000	40	1.5	67
		11000	105					19600	120
		9200	150					16500	175
	560	10600	30	0.55	67		400	19000	40	1.1	65
		9000	100					17200	85
		7500	145					15000	130
750	960	26000	100	5.5	82	1000	780	51000	100	11	83
		23500	260					45600	340
		21000	400					42000	500
	860	24000	80	4	80		720	48500	90	11	80
		22100	240					44000	330
		19000	380					40000	465

機號	轉速 r/min	風量m³/h	靜壓pa	功率	噪音 dB（A）	機號	轉速 r/min	風量m³/h	靜壓pa	功率	噪音 dB（A）
750	720	21700	60	3	77	1000	630	41700	80	7.5	75
		19000	210					38000	245
		17000	290					34000	350
	650	18300	50	2.2	72		560	38000	70	5.5	74
		16500	170					35000	205
		15000	230					32000	285
	600	16800	45	1.5	69		520	35500	60	4	72
		14600	155					31000	195
		13200	205					28000	260
	410	14900	45	1.1	68		480	31500	50	3	70
		13300	120					29000	140
		12000	175					26000	210
	530	13000	40	0.75	66		400	26500	45	2.2	67
		11000	120					24000	110
		9000	150					20000	170

四、JRTC系列鋁制離心屋頂風機外形尺寸

五、JRTC系列鋁制離心屋頂風機安裝說明
1.先將風機扣在泛水基礎上，再用螺絲固定（安裝方自理）。
2.屋頂泛水基礎高度一般由設計工程師提供。廠家建議為大于200mm，具體依據當?shù)氐慕邓繝?況而定。
3.橡膠減振墊由施工單位提供,其厚度根據風機?的總量來定。一般減振墊厚度不小于5mm。
4.訂貨時無特殊說明,現場電源線均需從室外穿?過風帽引線孔接入電機接線盒內。
5.訂貨時請核實現場預留泛水基礎尺寸（特別是?帶重力止回閥型）,無特殊說明,均按標準尺寸出。
