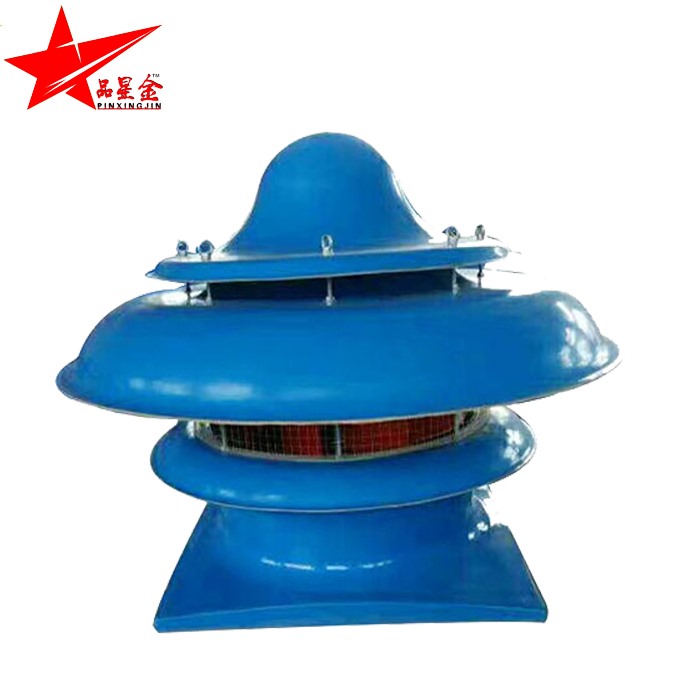

一、DWT-II、III型離心式屋頂風機概述
1.DWT-II、III型離心式屋頂風機，其葉輪采用離心式葉輪，可適用風量小而壓力較高的場所。II型采用二層風帽，III為無風帽。
2.風機按葉輪直徑分DWT-II有300～1000mm九個機號，系列風量為800～31000m3/h，全壓為120～110Pa,DWT-III有280～800mm十個機號，系列風量為1000～40000m3/h，全壓100～500Pa。
3.風機根據不同環境需要，可制成防爆，使用非腐蝕的含有易燃、易爆氣體的場所，防爆型可適用于含有腐蝕性氣體的環境中。
4.為滿足不同工況點的性能調節需要，可配用雙速電機，實現兩檔調速，也可以配用變頻電機個變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz～50Hz。（訂貨時注明）

5.風機根據用戶需要可配手動或電動調節閥，自垂百葉等。（訂貨時注明）

二、DWT-II、III型離心式屋頂風機工作條件
工作溫度：-20℃~+40℃
濕度：＜90%
介質條件：
常規型：非腐蝕、非易燃、易爆氣體（含量不超過100mg/m3）
防爆型：非腐蝕含有易燃、易爆氣體（含量不超過100mg/m3）
防腐型：有腐蝕性氣體（無粉塵）
工作電源：三相、380v/50Hz
三、DWT-II、III型離心式屋頂風機應用
適用于倉庫、廠礦廠房、電站等高壓、小流量場所屋頂通風換氣。
四、DWT-II、III型離心式屋頂風機配置
1.標準配置
◆葉輪、◆機殼（外筒、集流器、電機支架）；◆電機；◆玻璃鋼風帽；◆安全網；
2.備件及附件（訂貨時注明是否購買）
◆手動或電動調節閥門；◆控制箱；◆自垂百葉；
五、DWT-II、III型離心式屋頂風機加工工藝
1.風機葉輪為鋼制或玻璃鋼材質，鋼制葉輪葉片沖壓下料，液壓成型，葉輪整體焊接裝配，玻璃鋼葉輪整體一次成型。葉輪經靜、動平衡較正，平衡精度不大于G5.6級。
六、DWT--II型軸流式屋頂風機性能參數表

機號	轉速r/min	風量m3/h	靜壓Pa	電機型號	功率kw	噪聲dB(A)
3	1450	878	220	801-4	0.55	≤57
		925	210
		1059	188
		1130	167
		1253	122
3.5	1450	1395	299	802-4	0.75	≤59
		1470	285
		1682	256
		1794	227
		1990	166
4	1450	1887	412	90s-4	1.1	≤62
		2083	391
		2194	372
		2510	334
		2677	298
4.5	1450	2966	495	90L-4	1.5	≤63
		3124	471
		3574	423
		3812	376
		4512	231
5	1450	4068	615	100L1-4	2.2	≤64
		4285	582
		4903	522
		5438	485
		6113	378
6	960	5024	385	100L-6	1.5	≤65
		5512	367
		6120	330
		6782	293
		7338	223
7	960	8015	548	132S-6	3.0	≤68
		8804	499
		9827	448
		10836	398
		11925	371
8	960	12563	721	132M2-6	5.5	≤70
		13565	686
		14517	654
		15824	587
		16708	521

8	720	12563	721	132M2-6	5.5	≤70
		13565	686
		14517	654
		15824	587
		16708	521
10	720	22150	1072	160L-8	7.5	72
		23298	1020
		26573	916
		28395	813
		31436	702

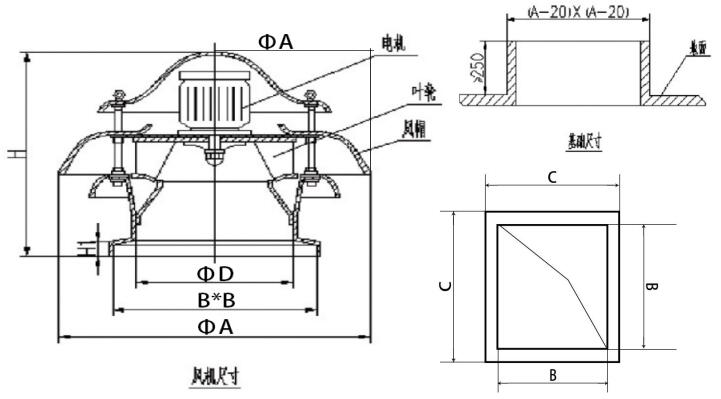

七、DWT-II型離心式屋頂風機外形及安裝尺寸

機號	ΦA	ΦD	H1	H	基礎框外沿尺寸B	基礎框內沿尺寸C
3	690	310	60	702	430	350
3.5	805	360	60	758	480	400
4	920	410	60	803	520	440
4.5	1035	460	60	833	570	490
5	1150	510	60	948	640	540
6	1250	610	80	1026	820	720
7	1460	710	80	1229	910	790
8	1610	810	80	1353	1050	900
10	1840	1010	80	1560	1300	1150

八、DWT-III 型離心式屋頂風機性能參數表

機號	轉速 r/min	風量m3/h	全壓pa	電機型號	功率kw	機號	轉速 r/min	風量m3/h	全壓pa	電機型號	功率kw
2.8	1400	1260	100	632-4	0.18	5.6	720	4880	150	YE2-802-8	0.37
		1040	150					1800	200
	2880	3080	100	712-2	0.55		960	9040	100	90S-6	0.75
		2710	300					8460	150
		2300	500					7800	200
3.15	1440	2050	80	711-4	0.25		1440	14040	150	100L2-4	3.0
		1740	150					12960	300
		1450	200					11160	500
	2880	4370	150	802-2	1.1	6.3	720	9090	100	100L1-8	0.75
		3920	400					7920	150
		3470	600					6210	200
3.55	1440	2880	100	801-4	0.55		960	12450	150	100L-8	1.5
		2620	150					11760	200
		2320	200					9840	300
	2880	6720	150	90L-2	2.2		1440	20020	150 300 500	132S-4	5.5
		5760	400					18970
		4930	700					17100
4	960	2750	80	712-6	0.25	7.1	720	13800	100	100L2-8	1.1
		2590	100					12600	150
		2040	150					11400	200
	1440	4460	100	90S-4	1.1		960	17640	150	112M-6	2.2
		4030	200					16170	200
		3420	300					14700	300
4.5	960	3940	100	802-6	0.55		1440	27000	200	132M-4	7.5
		3460	150					25400	300
		2760	200					24000	500
	1440	6280	150	90S-4	1.1	8.0	720	19800	100	132S-8	2.2
		5470	300					18000	150
		4680	400					17200	200
5.0	720	4230	80	802-8	0.25		960	26000	150	132M-6	5.5
		3870	100					25020	200
		2450	150					24000	300
	960	6120	100	90S-6	0.75		1440	40000	200	160M-4	11
		5530	150					37800	300
		4470	200					35800	500
	1440	9650	150	100L1-4	2.2
		8640	300
		7740	400

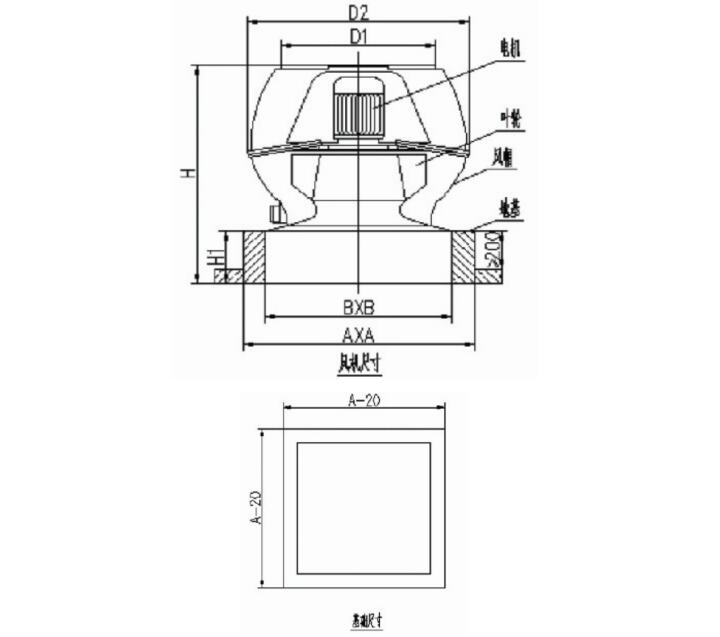

九、DWT-III 型離心式屋頂風機外形及安裝尺寸

機號	D1	D2	H	H1	A	B
2.8	Φ500	Φ690	615	30	605	370
3.15
3.55
4.0	Φ700	Φ935	722	30	880	645
4.5
5.0
5.6	Φ800	Φ1135	935	30	1170	935
6.3
7.1	Φ970	Φ1380	1135	30	1450	1185
8.0
