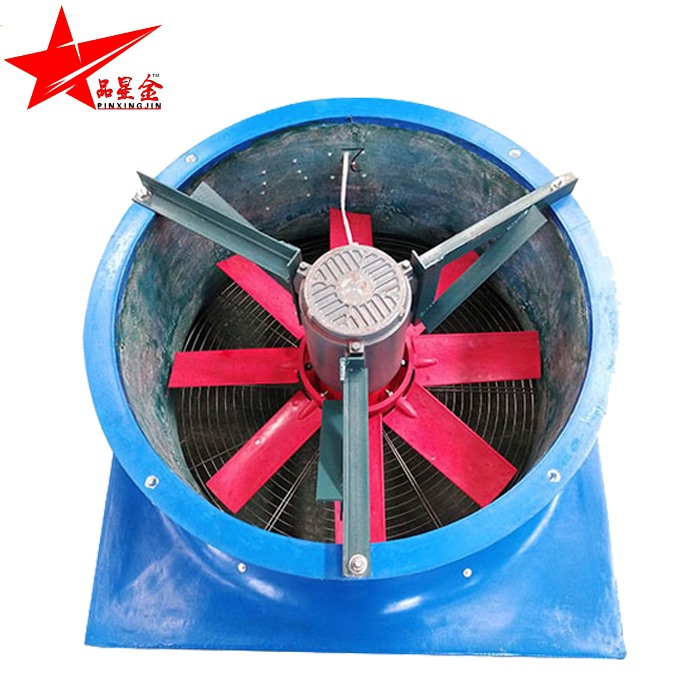

一、DWT-I型軸流風機式屋頂風機概述
1.DWT-I型軸流式屋頂風機，采用寬葉片大弦空間扭曲，傾斜式葉片形，可在低速運行時達到所需風量、分壓、從而減低風機噪聲。
2.風機按葉輪直徑分300～2400mm十七個機號，系列風量為15000～220000m3/h，全壓60～320pa，機號大于等于12的風機葉片可調，滿足不同工況需要，實現節能降噪。
3.風機根據不同環境需要，可制成防爆，使用非腐蝕的含有易燃、易爆氣體的場所，防爆型可適用于含有腐蝕性氣體的環境中。
4.為滿足不同工況點的性能調節需要，可配用雙速電機，實現兩檔調速，也可以配用變頻電機個變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz～50Hz。

5.風機根據用戶需要可配手動或電動調節閥，自垂百葉等。

二、 DWT-I型軸流式屋頂風機工作條件
工作溫度：-20℃～+40℃
濕度：＜90%
介質條件：
常規型：非腐蝕、非易燃、易爆氣體（含量不超過100mg/m3）
防爆型：非腐蝕含有易燃、易爆氣體（含量不超過100mg/m3）
防腐型：有腐蝕性氣體（無粉塵）
工作電源：三相、380v/50Hz
三、DWT-I型軸流式屋頂風機應用
適用于倉庫、廠礦廠房、電站、車站體育館等中低壓、大流量場所通風換氣
四、DWT-I型軸流式屋頂風機配置
標準配置
◆葉輪、◆機殼（外筒、電機支架）；◆電機；◆玻璃鋼風帽；◆安全網；
2.備件及附件（訂貨時注明是否購買）
◆手動或電動調節閥門；◆控制箱；◆自垂百葉；◆防鳥網；
五、DWT-I型軸流式屋頂風機加工工藝
1.風機葉輪為鋼制或玻璃鋼材質，十字架為鋼制沖壓下料，液壓成型，葉片為鋁合金沖壓后液壓成形，葉片與十字架鉚接裝配形。葉輪經靜，動平衡較正，平衡精度不大于G5.6級。
2.外筒法蘭為采用整體翻邊旋壓而成，風帽為玻璃鋼一次成型：防爆型、防腐防爆型風機機殼為玻璃鋼一次成型。
六、DWT-I型軸流式屋頂風機性能參數表

機號	轉速 r/min	風量m3/h	全壓pa	電機型號	功率kw	噪聲dB(A)	機號	轉速 r/min	風量m3/h	全壓pa	電機型號	功率kw	噪聲dB(A)
3	2850	3300	181	711-2	0.37	66	7	720	12000	141	100L1-8	0.75	63
		3000	206						11000	163
		2600	232						9200	177
	1450	1650	62	561-4	0.06	52		560	9300	83	90L-10	0.55	59
		1560	66						8500	94
		1450	72						7200	102
	1450	1100	25	502-4	0.04	51	8	960	27000	175	112M-6	2.2	72
		950	32						25000	207
		800	37						23000	228
4	2850	7450	193	801-2	0.75	69		720	20000	129	112M-8	1.5	66
		6350	230						18000	154
		5300	250						16000	167
	1450	5700	176	801-4	0.55	67		560	15750	78	100L2-10	0.75	63
		5400	184						14500	96
		4580	190						12250	121
	960	3800	69	712-6	0.25	62	9	960	34500	202	132S-6	3.0	76
		3400	80						2900	236
		3000	85						2400	256
5	1450	8000	135	801-4	0.55	68		720	3200	126	132S-8	2.2	73
		7000	162						2800	156
		5600	191						2400	177
	960	7000	113	801-6	0.37	63		560	2400	102	122M-10	1.1	67
		6700	122						21500	118
		6400	131						18600	126
	720	6000	88	802-8	0.25	58	10	960	50000	251	132M2-6	5.5	81
		5000	92						45000	286
		4100	96						39000	317
6	1450	15000	232	90L-4	1.5	73		720	46000	141	132M-8	3.0	76
		14000	251						40000	167
		13000	267						35000	183
	960	11000	168	90L-6	1.1	67		560	28000	111	132S-10	1.5	69
		10000	183						24000	125
		9100	193						20000	133
	720	8500	111	90L-8	0.55	62	11.2	960	56900	253	132M-6	5.5	82
		8000	127						49500	296
		7600	136						40400	322
7	960	17500	165	100L-6	1.5	69		720	52500	138	123M-8	3.0	77
		15000	201						45000	169
		12500	212						40000	183
備注：DWT-I型屋頂風機分為排風機和送風機，若用戶沒有注明，默認做成排風機型。								560	32000	111	123S-10	1.5	71
									28000	128
									25000	142

機號	轉速 r/min	安全角度	風量m3/h	全壓pa	電機型號	功率kw	噪聲dB(A)	機號	轉速 r/min	安全角度	風量m3/h	全壓pa	電機型號	功率kw	噪聲dB(A)
12	720	22°	57000	196	160M2-8	5.5	73	18	480	23°	96450	122	160L1-12	5.5	71
		19°	50000	205						21°	86150	136
		16°	44000	209						19°	74300	143
	560	27°	42000	126	160M1-10	3.0	67		320	26°	79150	115	180L-16	4.0	66
		24°	37500	134						23°	71550	126
		21°	3300	148						20°	62500	148
14	720	17°	76700	250	160L-8	7.5	77	20	180	23°	168700	215	225M-12	15	78
		15°	68000	261						21°	150000	234
		13°	57500	268						19°	131000	247
	480	22°	69000	159	160M2-8	4.0	69		320	21°	125500	118	200L-16	5.5	68
		20°	60000	169						16°	110000	121
		18°	51500	175						14°	96200	132
15	720	19°	88500	195	160L-8	7.5	78	22	480	19°	201600	193	1880L-6	15	79
		17°	80000	203						17°	180000	205
		15°	70000	208						15°	165000	210
	480	23°	74750	149	160M2-12	4.0	70		320	29°	155000	135	160L-8	7.5	71
		21°	65000	158						27°	120000	142
		19°	55800	165						25°	119500	155
16	720	20°	107500	235	180L-8	11	79	24	480	19°	220800	212	200L1-6	18.5	84
		18°	95000	248						17°	198500	228
		16°	81500	256						15°	176500	246
	320	27°	61000	131	180L-16	4.0	70		320	16°	175000	148	180L-8	11	77
		25°	52500	152						23°	162000	164
		23°	42600	167						20°	135000	188
18	720	17°	129300	261	200L-8	15	80		220	21°	140000	150	160L-8	7.5	70
		15°	112500	276						18°	120000	162
		13°	96450	287						15°	85000	171

七、DWT-I型NO.3~11.2軸流式屋頂風機外形及安裝尺寸

機號	ΦA	ΦD	F	G	E	基礎框尺寸		H	M(d)*L	重量
						B	C
3	650	310	60	30	300	≤510	≥370	545	10.5*100	11
4	650	410	60	30	340	≤630	≥470	585	10.5*100	20
5	890	510	60	30	390	≤750	≥570	715	10.5*100	26
6	1000	610	60	30	440	≤870	≥670	765	12.5*120	41
7	1220	710	80	40	480	≤1000	≥800	950	12.5*120	62
8	1340	810	80	40	480	≤1100	≥900	950	12.5*120	90
9	1650	910	80	40	480	≤1250	≥1000	950	12.5*120	105
10	1650	1010	80	40	480	≤1400	≥1100	1105	12.5*150	155
11.2	1800	1130	80	40	480	≤1540	≥1240	1105	12.5*150	186

機號	D1	D2	H	H1	H2	A	B
12	Φ1210	Φ1860	970	100	500	1660	1360
14	Φ1410	Φ2450	1080	100	500	1900	1560
15	Φ1510	Φ3100	1430	100	500	2040	1700
16	Φ1610	Φ3100	1430	100	500	2160	1800
18	Φ1810	Φ3100	1430	100	500	2400	2000
20	Φ2010	Φ3100	1430	100	500	2600	2200

九、DWT-I型NO.22以上軸流式屋頂風機外形及安裝尺寸（皮帶傳送、可變角度）

特別說明

機號	D1	D2	H	H1	H2	A	B
22	Φ2210	Φ3600	1430	100	600	2800	2400
24	Φ2410	Φ4200	1430	100	600	3000	2600
