混流風機

網站首頁 / 產品中心 / 玻璃鋼混流風機/斜流風機 / 混流風機

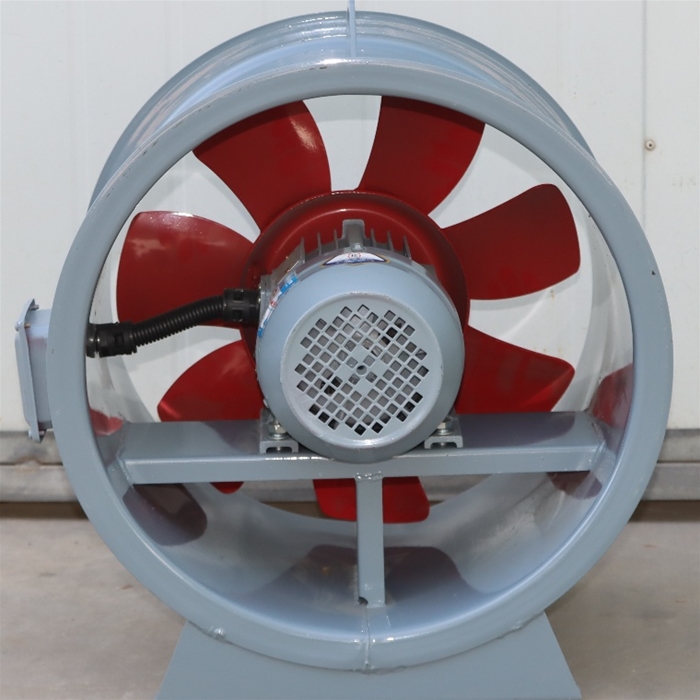

名稱：SWF混流風機

詳細信息

廣泛試用于賓館、飯店、商場、寫字樓、體育館等民用建筑的通排風、管道加壓送風及工礦企業的通風換氣場所詳細信息:

SWF系列風機應用子午加速方法和"準三元"流動理論設計,采用直線形外筒、錐形輪轂、扭曲翼形葉片、進風口加置集流器或弧形消音器的結構形式。壓力教同機號軸流風機高,風量較同機號離心風機大。具有效率高、結構緊湊、噪聲低、體積小、安裝方便等優點。其中雙速風機可根據試用工況要求通過變速來調整所需風量、風壓。

機號	轉速（r/min）	風量（m³/h）	風壓（Pa）	單功率	雙功率	噪聲dB(A)	機號	轉速（r/min）	風量（m³/h）	風壓（Pa）	單功率	雙功率	噪聲dB(A)
4	1450	4302	143	0.37	/	71	9	1450	56666	644	18.5	22/18.5	92
		3636	175						51590	845
		3053	212						48044	981
4.5	1450	4552	207	0.55	/	73		960	34206	282	5.5		86
		4040	216						32056	370
		3392	265						27174	430
5	1450	7433	220	1.1	/	77	10	1450	66541	704	22	22/18.5	93
		6664	278						61321	751
		5252	326						55758	804
6	1450	10000	200	1.5	/	79		1450	44054	228	7.5		86
		8900	262						40598	329
		8121	326						36916	371
7	1450	18800	329	3.0	11/9	82	11	1450	73601	709	22	22/18.5	94
		15319	370						68629	789
		11780	470						63812	843
	960	12050	124	1.1		73		960	48729	310	11		86
		10140	162						46099	346
		7799	206						43572	370
8	1450	41256	560	11	11/9	91	12	960	85723	763	30	25/12	95
		35380	667						81093	837
		28148	872						76031	886

機號	轉速（r/min）	風量（m³/h）	風壓（Pa）	單功率	雙功率	噪聲dB(A)	機號	轉速（r/min）	風量（m³/h）	風壓（Pa）	單功率	雙功率	噪聲dB(A)
8	960	25467	193	4.0	11/9	82	12	720	64292	429	15	25/12	91
		24241	292						60820	471
		8636	382						57226	498
8.2	1450	46066	539	11	11/9	91	13	960	95420	785	30	30/15	95
		42370	754						90270	857
		34709	926						84933	904
	960	30499	236	4.0		84		720	71565	441	15		91
		28052	331						67702	482
		22979	436						63699	508

四、SWF(A)-II型性能參數表

機號	風量（m³/h）	風壓（Pa）	轉速（r/min）	功率	噪聲 dB（A）	機號	風量（m³/h）	風壓（Pa）	轉速（r/min）	功率	噪聲 dB（A）
3	4000	560	2900	2.2	73	8	37350	800	1450	15	91
	3370	650					35380	820
	3000	800					33210	1000
4	6801	710	2900	4.0	78	9	46138	780	1450	18.5	92
	6221	880					41590	950
	5688	950					37310	1000
4.5	8731	720	2900	5.5	80	10	51821	780	1450	18.5	93
	8159	840					48152	980
	7561	960					45032
5	13110	750	2900	5.5	83	11	59521	800	1450	22	94
	12410	850					56659	980
	11342	960					53530	1100
6	19230	780	2900	7.5	85	12	68358	800	960	22	95
	18220	850					65158	980
	17210	960					62058	1100
7	31380	600	1450	11	92	13	84386	880	960	30	95
	29880	810					80368	990
	27330	980					76280	1120

五、SWF(A)-I型性能參數表

機號	D1	D2	D3	L	M1	M2	M3	M4	H	n-Φ1	4-Φ2
4	410	444	474	400	250	290	200	300	258	6-8.5	Φ12.5
4.5	460	494	524	420	250	290	300	400	289	6-8.5	Φ12.5
5	510	549	584	490	360	400	300	400	316	12-10.5	Φ12.5
6	610	656	696	550	380	420	400	500	378	12-10.5	Φ12.5
7	710	756	796	600	380	420	500	600	428	12-10.5	Φ14.5
8	810	876	896	740	540	580	500	600	487	12-10.5	Φ14.5
8.2	830	876	916	740	540	580	500	600	498	12-10.5	Φ14.5
9	910	956	996	750	540	600	600	700	549	14-10.5	Φ16.5
10	1010	1056	1096	870	560	640	600	700	595	14-10.5	Φ16.5
11	1110	1158	1198	870	560	660	700	800	645	14-10.5	Φ16.5
12	1210	1258	1298	1050	560	660	800	900	700	14-12.5	Φ16.5
13	1310	1363	1408	1050	580	680	900	1000	757	16-12.5	Φ16.5

六、SWF(A)-II(III)型性能參數表

機號	D1	D2	D3	L	M1	M2	M3	M4	H	n-Φ1	4-Φ2
3	310	344	374	460	250	290	200	240	203	6-8.5	Φ12.5
4	410	444	474	540	380	420	300	400	258	6-8.5	Φ12.5
4.5	460	494	524	600	380	420	300	400	289	6-8.5	Φ12.5
5	510	549	584	600	380	420	300	400	316	8-10.5	Φ14.5
6	610	656	696	600	380	420	400	500	378	10-10.5	Φ14.5
7	710	756	796	680	540	580	500	600	428	10-10.5	Φ14.5
8	810	856	896	880	580	620	500	600	487	12-10.5	Φ14.5
8.2	830	876	916	880	580	620	600	600	500	12-10.5	Φ16.5
9	910	956	996	950	580	640	600	700	540	14-10.5	Φ16.5
10	1010	1056	1096	1020	580	640	700	700	595	14-10.5	Φ16.5
11	1110	1158	1198	1050	580	640	800	800	645	14-10.5	Φ16.5
12	1210	1258	1298	1050	580	660	900	900	700	14-12.5	Φ16.5
13	1310	1363	1408	1150	580	680	1000	1000	757	16-12.5	Φ16.5

七、SWF(A)型風機配帶消聲器外形尺寸表（配帶消聲器后風機可降聲約8-20dB）

機號	進風端消聲器L1	出風端消聲器L2
3-6	500、750、1000	500、750、1000
7-10	750、1000、1250	750、1000、1250
11-15	1000、1250、1500	1000、1250、1500

注：消聲器長度可根據用戶的要求及消聲選取，除表中規定尺寸外，也可選擇所需尺寸。
